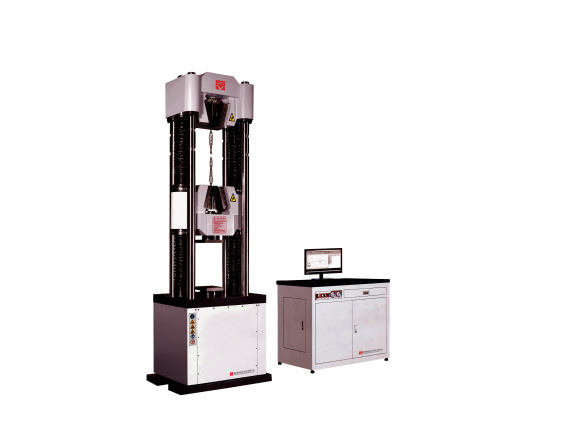

钢绞线液压万能试验机

微机控制电液伺服钢绞线试验机采用油缸下置双空间结构,其中:上横梁与下横梁之间为拉伸空间,主要进行对试样的拉伸试验;试台与下横梁之间为压缩空间,可实现对试样的压缩、弯曲、剪切等试验,拉伸空间和压缩空间均可通过丝杠的旋转、带动下横梁上下移动来自动调整。该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,配备相应的夹具可用于其他类型试样的拉伸、压缩、弯曲、剪切、抗折等试验。由电气控制器、伺服阀、负荷传感器、位移传感器器、引伸计与计算机共同组成的闭环伺服控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。试验机可实现等速率加荷、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。试验参数通过计算机采集和软件处理,能自动控制试验过程和自动求出试验结果。由微机屏幕实时显示试验曲线和试验结果,并可打印试验报告和试验曲线。

应用

● 拉伸

● 压缩

● 挠度/弯曲

● 剪切

● 其他

产品主要特点
  • 效率

    双测试区

  • 简易

    操作简单,易上手

  • 精确

    500~7000 Hz 数据采集速率

  • 创新

    更智能的应用体验


参数规格

规格型号

BH4106-G

最大负荷(kN)

1000

试验机准确度等级

0.5级

试验力示值相对误差

±0.5%以内

试验力测量范围

1%-100%FS(全程不分档)

变形(引伸计)测量范围

1%-100%FS

变形示值相对误差

±0.5%以内

变形分辨力

最大变形量的1/500000

试验力加载速率范围

0.02%-2%FS/s

主油缸活塞行程(mm)

250

主油缸活塞上升速度(mm/min)

0~90

下横梁升降速度(mm/min)

310

立柱数

6

立柱间有效距离(mm)

450

拉伸钳口最大间距(mm)

1000

最大压缩空间(mm)

900

钢绞线夹块的夹持范围(mm)

Φ9.5~Φ18(1×7钢绞线)

圆试样夹块的夹持厚度(mm)

Φ10~Φ45

板试样夹持厚度(mm)

2~40

压板尺寸(mm)

200×200

主机外形尺寸(mm)

1020×670×3050

油源外形尺寸(mm)

1150×600×900

电源

三相五线制380VAC±10%,50Hz,4kW

重量(kg)

4200



满足标准:

1) GB/T 2611      《试验机通用技术要求》

2) GB/T 16826    《电液伺服万能试验机

3) JJG 1063         《电液伺服万能试验机》

4) GB/T 228.1      《金属材料拉伸试验第1部分:室温试验方法》



了解更多资讯请与Bi Veritas业务代表联系
