一、螺栓、螺钉和螺柱

GB/T 3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱

检测项目：

螺栓和螺钉（不包含螺柱）成品楔负载紧固件成品拉力试验

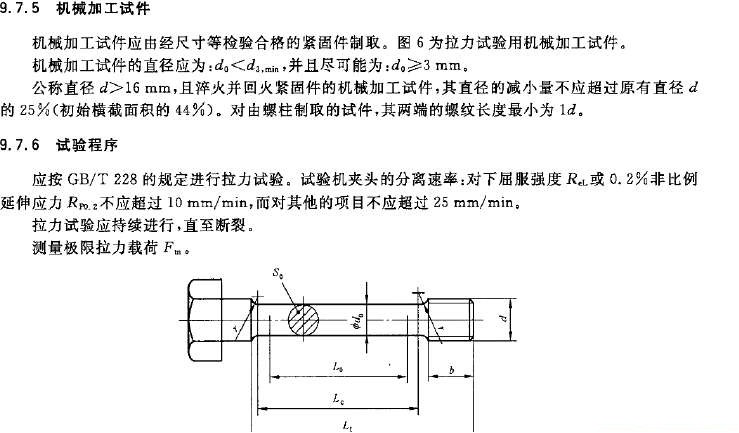

机械加工试件拉伸试验 紧固件成品保证载荷试验头部坚固性试验

扭矩试验硬度试验

。。。。。。

承载能力

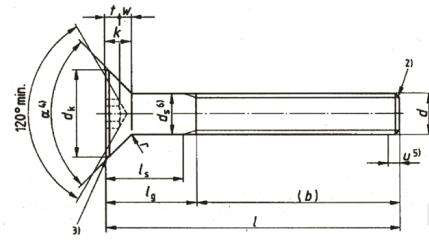

降低承载能力：虽然材料符合强度要求，但因几何尺寸原因实物拉伸未能达到承载能力的要求（沉头，腰状杆）

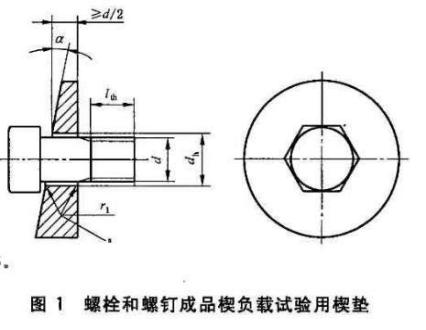

螺栓和螺钉（不包含螺柱）成品楔负载

同时测定：

Ø 测定螺栓和螺钉的实物抗拉强度(全承载能力）

Ø 头部牢固性

螺栓和螺钉（不包含螺柱）成品楔负载

检测结果：

抗拉强度 Rm=Fm/As.公称

测定抗拉强度时断裂应发生在未旋合螺纹处或无螺纹螺杆处。

头部牢固性

断裂位置不应为头部，或头部和杆部连接处。

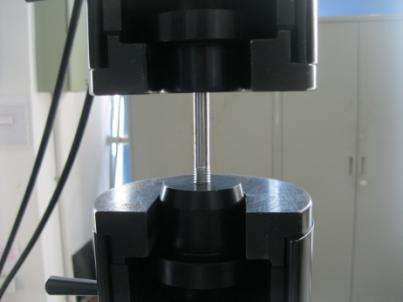

紧固件成品拉力试验

测定：

• 紧固件实物抗拉强度,Rm=Fm/As.公称

• 紧固件实物断后伸长率4.8/5.8/6.8

• 紧固件实物拉伸0.0048d非比例延伸强度Rpf4.8/5.8/6.8

紧固件成品拉力试验(全承载能力）

测定：

紧固件实物断后伸长率4.8/5.8/6.8

紧固件实物拉伸0.0048d非比例延伸强度Rpf 4.8/5.8/6.8





紧固件成品拉力试验样品要求：

Ø 只测试抗拉强度

Ø 未旋入夹具长度>1d

Ø 有效旋入夹具长度>1d

Ø 夹具占用空间尺寸为1d 螺纹总长>2d

Ø 螺栓除去螺帽总长>3d

Ø 螺栓越粗，长度要求越长

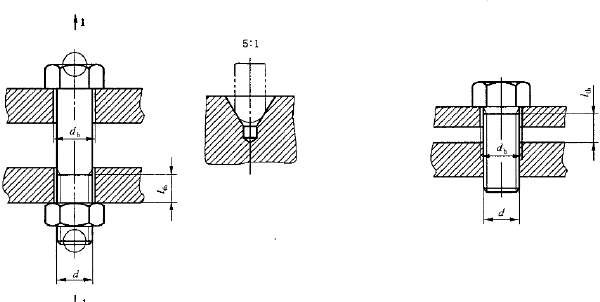

紧固件成品保证载荷试验(全承载能力）

实施规定的保证载荷

3mm/min速度拉伸保持15s

测量由保证载荷产生的永久变形

加载后的测量长度和加载前测量长度允许的测量误差+/-12.5微米

初次加载后有明显伸长，可再次施加比规定载荷增加3%的力实施保载

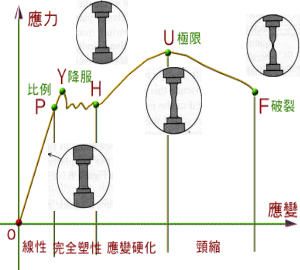

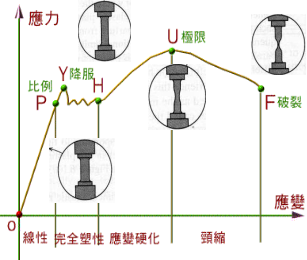

应力应变曲线

阶段1：弹性变形阶段Ｏ～Ｐ

试样弹性变形，试的伸长与外力成正比例线形关系，变形完全可逆



弹性模量 E：

应力/应变低碳钢196GPa

阶段2：屈服阶段Y～H

塑性屈服变形不连续， 试样表面出现划移带。突然塑性伸长率超过试验机横梁移动速率，因而时力下降

上屈服强度 ReH

下屈服强度 ReL



阶段3：均匀塑性变形阶段 H～U

随着变形量增加，产生变形强化，而使微小缩颈扩散，将变形推移到其他部位，不能形成局部化缩颈，变形和强化交替进行，产生了试样宏观上均匀的塑性变形

抗拉强度 Rm=Fm/S0

阶段4：局部塑性变形阶段 U～F



拉伸达到最高时， 形变强化能力跟不上变形试样最薄弱横截面中心处产生微小裂纹并很快扩散，导致其软化，使该截面不断缩小，应力也在此处生高，使变形集中缩颈处，而力很快下降， 直至断裂为止

连续屈服

规定塑性延伸强度 RP0.2 规定总延伸强度 Rt0.5

力学性能检测设备：

使用范围：金属材料拉伸 ，压缩，结构装配件拉力推力剪切力，弹性件弹簧弹力测试，紧固件力学性能检测等。

性能范围：0.5级精度，0.1gf~600kN

硬度检测设备：

洛氏硬度计：表面洛氏HRT , HRN 洛氏硬度HRA , HRB, HRC

布氏硬度计：载荷187.5 kg~3000kg 压头直径 2.5mm ,5mm, 10mm

维氏硬度计：HV0.015~HV50

摆锤冲击试验设备：

金属材料摆锤冲击试验 ： V型缺口, U型缺口 冲击能量150J, 300J,450J

样品前处理设备：

切割机，研磨抛光机，热镶嵌机，真空镶嵌机

金相显微镜：

Leica：25X~1000X 明场，暗场，微分干涉，偏振光

范围：用于观察金属材料金相组织，组织，晶粒度评级，涂镀层厚度的测量等

扫描电子显微镜&能谱仪

观察金属等固体材料的表面宏观、微观形貌及测量微小尺寸， 分析金属等固体材料表面微区含有的元素种类，各元素的相对含量以及各元素在特定区域内的含量分布情况。

直读光谱仪：

测试基体Fe/Cu/Al/Mg/Co/Zn/Sn/Ni/Ti

用于固体未知金属材料成分鉴定和金属材料材质分析，测量最小值为0.001，试样尺寸要求Φ6以上。

电感耦合等离子体发射光谱仪：

对样品中元素的定性、定量分析，高效稳定，可以连续快速多元素测定，精确度高，水溶液中检出限为：20μg/L。
