液晶式 指针式
操作简单，易上手
可计算机控制
更智能的应用体验
|

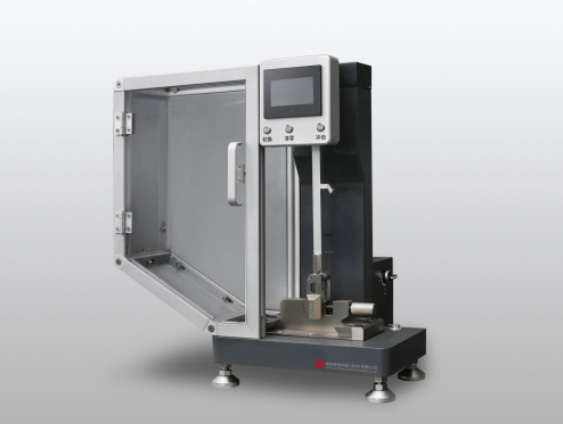

型号 |
CJ21.501 |
|
|
最大冲击能量（J） |
50（根据选配摆锤确定） |
|
|
GB,ISO |
可选简支梁摆锤能量（J） |
1，2，4， 7.5，15，25，50 |
|
|
可选悬臂梁摆锤能量（J） |
2.75，5.5，11，22 |
|
ASTM |
可选简支梁摆锤能量（J） |
2.7，5.4，10.8，21.6 |
|
|
可选悬臂梁摆锤能量（J） |
2.7,5.4，10.8，21.6 |
|
可选拉冲摆锤能量（J） |
7.5，15，25 |
|
|
注：摆锤选择需参照摆锤选配表进行选择，以保证计量合格。 |
||
|
简支梁(GB,ISO) |
摆长（mm） |
230（摆锤能量≤4J）、395 |
|
|
冲击速度（m/s） |
2.9（摆锤能量≤4J）、3.8 |
|
|
刀刃夹角（°） |
30±1 |
|
|
刀刃圆角半径（mm） |
2±0.5 |
|
|
支座圆角半径（mm） |
1±0.1 |
|
|
标准支座前角（°） |
5±1 |
|
|
标准支座后角（°） |
10±1 |
|
|
标准支座跨距（mm） |
40、60、62、70 |
|
悬臂梁(GB,ISO) |
摆长（mm） |
335 |
|
|
冲击速度（m/s） |
3.5 |
|
|
刀刃夹角（°） |
75 |
|
|
刀刃圆角半径（mm） |
0.8±0.2 |
|
|
刀刃前角（°） |
5 |
|
|
刀刃后角（°） |
10 |
|
|
夹具钳口圆角（mm） |
0.2±0.1 |
|
简支梁(ASTM 6110) |
摆长（mm） |
327 |
|
|
冲击速度（m/s） |
3.46 |
|
|
刀刃夹角（°） |
45 |
|
|
刀刃圆角半径（mm） |
3.17±0.12 |
|
|
支座圆角半径（mm） |
3.17±0.12 |
|
|
标准支座跨距（mm） |
95.3 |
|
悬臂梁(ASTM D256) |
摆长（mm） |
335 |
|
|
冲击速度（m/s） |
3.46 |
|
|
刀刃夹角（°） |
80 |
|
|
刀刃圆角半径（mm） |
0.8 |
|
|
摆锤预仰角（°） |
145.2 |
|
|
夹具钳口圆角（mm） |
0.25 |
|
拉伸冲击（GB,ISO） |
摆长（mm） |
395 |
|
|
冲击速度（m/s） |
3.8 |
|
|
丁字头质量(g) |
60，120 |
|
拉伸冲击（ASTM） |
摆长（mm） |
327 |
|
|
冲击速度（m/s） |
3.45 |
|
|
丁字头质量(g) |
60，120 |
|
摆锤预仰角（°） |
150 (悬臂梁ASTM D256除外) |
|
|
角度分辨力（°） |
0.045 |
|
|
能量分辨力(FS) |
优于1/2375 |
|
|
主机重量(kg) |
140 |
|
|
主机电源 |
单相220VAC±10% 50Hz 0.3kW |
|
|
外形尺寸（mm） |
|
1000 x 470 x 780 |
设备特点：
选用进口高精度滚珠轴承，采用无轴式光电编码器，有效将摆锤能量损失降至最低;
0.045°的角度分辨力，能量分辨力优于1/2375;
自锁式电磁脱钩装置，冲击操作更方便更安全;
操作简单，更换支座及摆锤很方便，可配置多个摆锤及支座，有效提高设备的适用范围;
试验机可配安全防护网，有效提高了试验机的安全性能。
满足标准：
1. GB/T 1043 《硬质塑料简支梁冲击试验方法》
2. GB/T 1843 《塑料悬臂梁冲击试验方法》
3. JB/T 8761 《塑料悬臂梁冲击试验机》
4. JB/T 8762 《塑料简支梁冲击试验机》
5. ISO 179-1993（E）《塑料-简支梁冲击强度的测定》
6. ISO 180-1993（E）《塑料-悬臂梁冲击强度的测定》
7. ASTM D256 ASTM D1822 ASTM D6110
